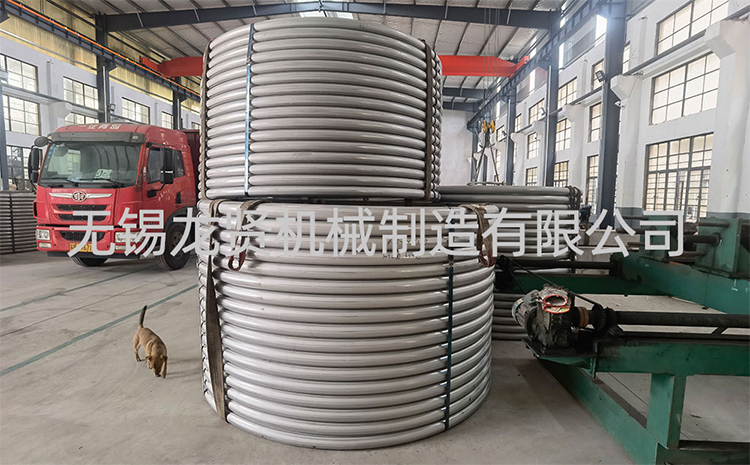

更新时间：2025-7-3 点击:8次在化工设备设计中，封头外半管与接管相遇时需通过空间优化和技术调整实现避让，避免结构干涉或泄漏风险。以下是系统性解决方案及实践要点：
一、设计阶段避让策略
空间模拟与优先级排序
使用三维建模软件（如AutoPlant或PDMS）对半盘管与接管进行碰撞检测，优先保证高温/高压管道或阀接管等关键路径的直线布局。
调整接管角度：若接管为辅助管线（如排污口），可将其轴向偏移10°~15°，或采用斜插式安装避开半盘管弧度区域。
示例方案：
方案A：接管高度升至距封头切线450mm以上（避开半盘管密集区）；
方案B：半盘管绕行设计，在接管位置局部抬升形成“拱桥”结构。
局部结构优化
半盘管开槽：在盘管与接管交叉段切割U型槽口，槽口宽度大于接管外径20mm，切割后需补强焊接并做无损检测（RT/UT）。
定制异形法兰：采用偏心法兰或斜接法兰，使接管根部偏离半盘管走向（适用于DN≤80mm的小口径管）。
二、安装阶段实施要点
焊接顺序控制
先安装封头接管并完成耐压试验，再敷设半盘管，避免后焊导致接管热变形。
半盘管与接管交叉处采用“分段焊接”：交叉点两侧50mm暂不焊接，待其他段固定后再补焊，减少残余应力。
柔性连接技术
在紧邻半盘管的接管段增设金属软管或Ω形膨胀节，吸收管道振动位移（尤其适用于高温管线）。
使用弹簧支架替代刚性支撑，降低外力对接管根部的载荷传递。
三、工况应对措施
振动场景下的防疲劳设计
接管根部加焊加强板（PadPlate）：厚度≥接管壁厚，长度延伸至半盘管外缘20mm，分散应力集中点。
对悬臂较长的接管（如仪表管），增设三角肋板支撑，抑制共振。
腐蚀高风险区的防护
半盘管与接管间隙填充耐蚀密封胶（如氟橡胶垫片），避免介质滞留形成“死区”。
定期实施红外热成像检测，监控保温层下腐蚀（CUI）风险点。
关键规范与禁忌
强制条款：
半盘管与接管外壁净距≥25mm（含保温层）；
危害介质管道避让时，禁用补强板覆盖焊缝，应采用整体锻造型加强管嘴。
禁止操作：
严禁直接在盘管上开孔插入接管（削弱承压能力）；
避免使用直角弯头强行转向，应改用45°斜接弯管。
紧急泄漏处理预案
若避让失效导致泄漏：
双阀隔离：关闭近端双截断阀，液化烃管道需加装盲板。
注胶堵漏：定制分瓣式夹具覆盖泄漏点，高压注入密封胶固化（适用温度≤400℃）。
备用通道启用：提前预留的备用接管口切换流程，隔离故障段。
提示：复杂工况（如高压氢气系统）需进行有限元应力分析（FEA）验证避让方案，避免脆性断裂风险。
通过上述分层级设计策略和动态调整手段，可系统性解决封头半盘管与接管的空间冲突问题，兼顾性与施工可行性。
