更新时间：2025-7-25 点击:83次椭圆封头的蒸汽盘管，说白了就是给“椭圆脑袋”缠上一圈圈“加热腰带”，既要贴得紧、热得匀，还得扛住蒸汽的高温高压“考验”。这活儿的核心是：让硬邦邦的钢管“服服帖帖”地趴在椭圆封头上，像量身定制的“紧身衣”，步骤里藏着不少“曲面适配”的巧思——
1.搞懂“椭圆脑袋”的脾气——先测准封头的“身材数据”
蒸汽盘管得像“紧身衣”一样贴在椭圆封头上，所以步摸准封头的“三围”：
长轴（a）和短轴（b）：椭圆封头的标准公式是x2/a2+y2/b2=1，用卷尺或激光测距仪量出这两个尺寸（比如长轴1米，短轴0.6米）。
曲率半径（R）：椭圆封头不是纯椭圆，边缘和筒体连接的地方有“直边段”（高度h），直边往上的曲面曲率是变化的（从直边的R1过渡到顶部的R2），得用曲率仪分段测，记成“从下往上，每10cm处的曲率是多少”，就像给封头画“身材曲线表”。
小提醒：要是懒得算，直接拿封头去扫描建模（3D扫描），电脑里能自动生成曲面数据，比手工量靠谱10倍。
2.给盘管“量身裁布”——设计盘管的“走线路径”
盘管的路径得跟着封头的曲面走，基本原则是：
均匀布管：比如从封头底部（直边段）开始，螺旋向上绕，每圈间距5-10cm（根据加热需求定），到顶部中心留个“小帽子”空间（别绕太满）。
贴合曲率：每一段盘管的弯曲半径，等于对应位置封头的曲率半径。比如底部曲率R=50cm，那这段盘管就得弯成R=50cm的弧；到了顶部，曲率可能变成R=30cm，盘管也得跟着变，就像跟着“曲线导航”开车。
管径选对：蒸汽压力高（比如＞1MPa）就用厚壁管（Φ25×3mm），压力低用薄壁管（Φ20×2mm），材质优先选304不锈钢（抗蒸汽腐蚀），别用普通碳钢（容易锈穿）。
3.让钢管“听话变弯”——盘管成型的关键技巧
钢管是硬的，要弯成跟封头匹配的曲面，得用“温柔施压法”，硬掰肯定裂：
分段弯制：根据设计的“路径分段”，把盘管分成N段（比如每段50cm），每段对应一个曲率半径。用“数控弯管机”，先输入这段的曲率R，机器的模具会自动调成对应弧度，像“定制弯管模具”一样。
渐进式弯曲：弯管时别一次弯到位，每次只弯5°-10°，停10秒让钢管“缓口气”（内应力），不然钢管会“记仇”——弯完自己弹回去一点（回弹），导致贴合不严。师傅说：“弯管就像揉面团，得慢慢揉，急了就裂。”
分段试贴：弯好一段就拿去找封头比对，用胶带把这段盘管贴在封头上，看是否贴合（缝隙＜1mm算合格），不贴合就用“火焰微调”——在缝隙大的地方用氧乙炔烤一下（别烤太红，不锈钢怕过热），轻轻掰一下，冷却后就贴紧了（俗称“热校形”）。
4.给盘管“安家固定”——焊接和安装的细节
盘管弯好后，得牢牢固定在封头上，不然通蒸汽时会“晃悠”甚至震裂：

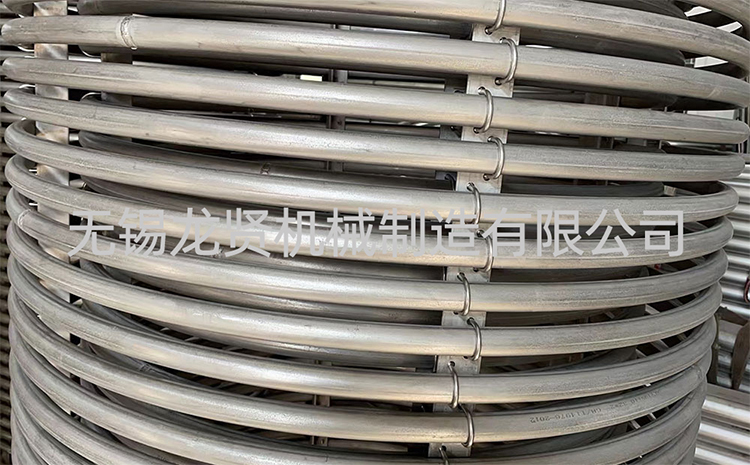

点焊支架：在封头表面焊小支架（用Φ8mm圆钢弯成“U型卡”），每50cm焊一个，把盘管卡进去，再满焊固定（支架和封头焊牢，支架和盘管点焊即可，别焊死——留一点点热胀空间，蒸汽加热时盘管会伸长，焊死会崩裂）。
进出口处理：盘管的进口和出口通常从封头底部直边段引出，穿过封头筒体的壁板（提前开孔），接口处焊“法兰盘”（方便接蒸汽管），焊完后做“水压试验”（往盘管里打1.5倍工作压力的水，保压30分钟不漏水才算合格）。
和保温：如果封头外漏，盘管外面得包保温层（硅酸铝棉+镀锌铁皮），不然热量全跑了，还容易烫到人。
做椭圆封头的蒸汽盘管，忌讳“凭感觉瞎弯”——要么贴不紧（加热不均），要么弯裂了（漏水返工）。记住：先测准数据，再电脑模拟路径，后用模具慢慢弯，就像给“椭圆脑袋”织毛衣，针脚准了，成品才好看又好用～
